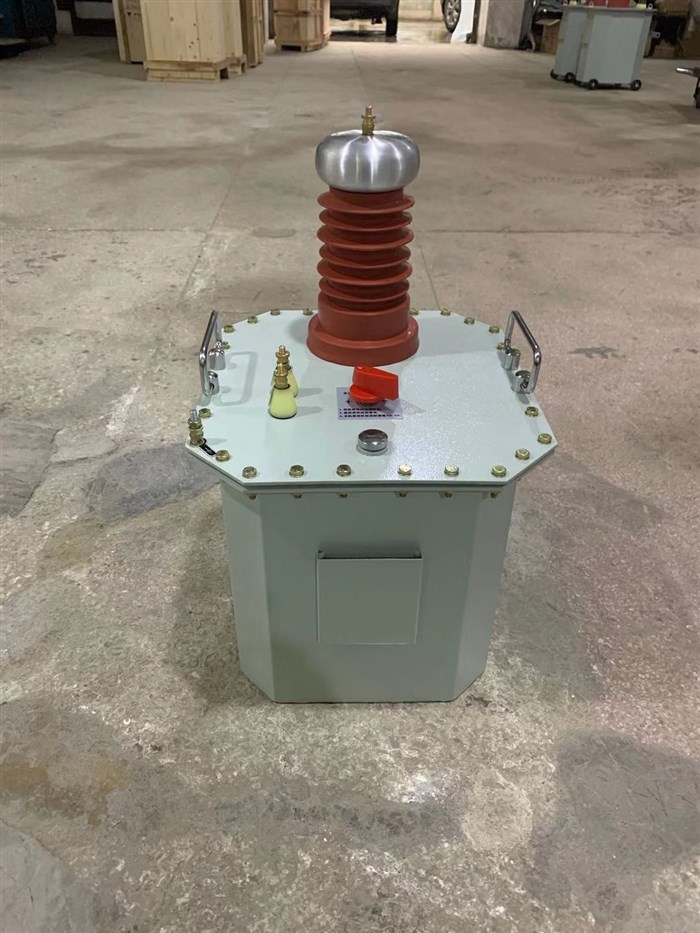

直流極性變換高壓源-無極性（電動調節）特種變壓器

GZY-2高壓直流電源

一、簡介：

  1-1 GZY-2高壓直流電源廣泛用于冶金、電力、建材、石油化工、紡織等行業，是除粉塵和煙塵，除酸霧和油污、除煤焦油以及靜電植絨、靜電噴塑等高壓直流電源。

1. 特點：

     2-1本產品根據用戶技術要求而生產，且嚴格遵照中華人民共和國環境保護行業標準《HJ/T320-2006》生產，具有可靠的絕緣水平及沖擊電壓能力。

     2-2 該產品運行穩定可卡佩，性能高，能長時保持沉積效率，并能承受瞬態短路能力。

     2-3 器芯采用單框芯式，初級繞組在內，高壓繞組在外（并采用全絕緣橋式整流方式），這種同軸布置減少了漏磁通、增大了繞組間的耦合，因而是產品功率因數cosφ≥0.9，節電效率高。



1. 主要技術參數：

     3-1 交流輸入電壓 AC220V/50Hz     單相

     3-2 直流輸出電壓 DC 0～20KV     可調

     3-3 直流輸出電流：  0～100mA     設定



1. 產品結構及工作原理圖：















    4-1 直流高壓電源：



                  結構圖                                            原理圖



     1.直流高壓電源外殼                2.直流高壓電源高壓輸出高管

     3.直流高壓電源輸出尾端            4.鐵芯

     5.高壓繞組       6.高壓硅堆       7.低壓繞組



   4-2 控制箱(體)：







     前視圖
