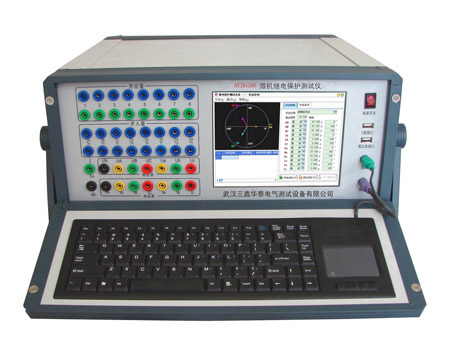

HTJB1200微機繼電保護測試儀
15. 儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
主要技術參數
交流電流源
1. 輸出大電流：6×20A/相或3×40A/相
2. 三相并聯：120A（六相有共用中性點）
3. 大輸出功率：六相并聯1000VA
4. 各相輸出電流幅度、頻率和相位可以獨立調節
5. 輸出精度：0.2%
6. 連續輸出時間：
在 0 ～ 5A 范圍內，能連續輸出
在 5A ～ 10A 范圍內，連續輸出時間 ≥ 30秒
在 ＞ 10A 范圍內，連續輸出時間 ≥ 10秒
交流電壓源
1. 輸出大電壓：6×120V/相
2. 電壓輸出大功率：60VA/相
3. 六相有共用中性點的電壓源
4. 各相輸出幅度、頻率、相位可以獨立調節
5. 輸出精度：0.2%
直流電流源
1. 輸出電壓： -5 ～ +5A（6路）或-10 ～ +10A（3路）
2. 精度：0.2%
3. 大輸出功率：100VA
直流電壓源
1. 輸出電壓：-150V ～ +150V
2. 精度：0.2%
3. 大輸出功率：100VA
交流電壓、電流源相位
1. 相位范圍：0°～ 360°
2. 相位精度： ±0.2°
交流電壓、電流源頻率
1. 頻率范圍：1 ～ 2000Hz
2. 頻率精度：在50 Hz時，絕對偏差 ≤ 0.005Hz
3. 能輸出2 ～ 20次任意幅值的諧波
同步性
電壓電流同步性 ≤ 10μS
開入量
16路獨立開關接點輸入
兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
計時精度：在小于1S時 ≤ 1mS
開出量
1. 8對可編程開關空接點輸出
2. 接點容量：
250VDC，0.5A；
250VAC，0.5A
供電電源
1. 交流輸入電壓
額定值：220V －20% ～ +15%；
基準值：220V ± 2%
2. 交流供電頻率：
額定值：50Hz －4% ～ +2%；
基準值：50Hz ± 1%
