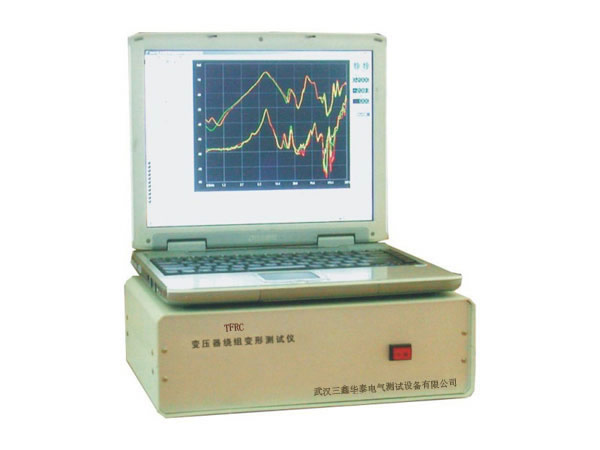

TFRC電力變壓器繞組頻率響應測試儀

TFRC電力變壓器繞組頻率響應測試儀說明書下載.rar

 功能特點
● TFRC電力變壓器繞組頻率響應測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。
● 由微機及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
● 它適用于63kV～500kV電力變壓器的內部結構故障檢測。
主要技術參數
 ●頻點范圍:
                  0.5～10kHz       分辨率為0.02kHz
               10～100kHz      分辨率為0.2kHz
              100～500kHz      分辨率為1kHz
               500k～1000kHz     分辨率為1kHz

     ●幅度測量范圍: 80dB
     ●測量精度:     頻點偏移  fni5‰fNi(頻域內的平均值
